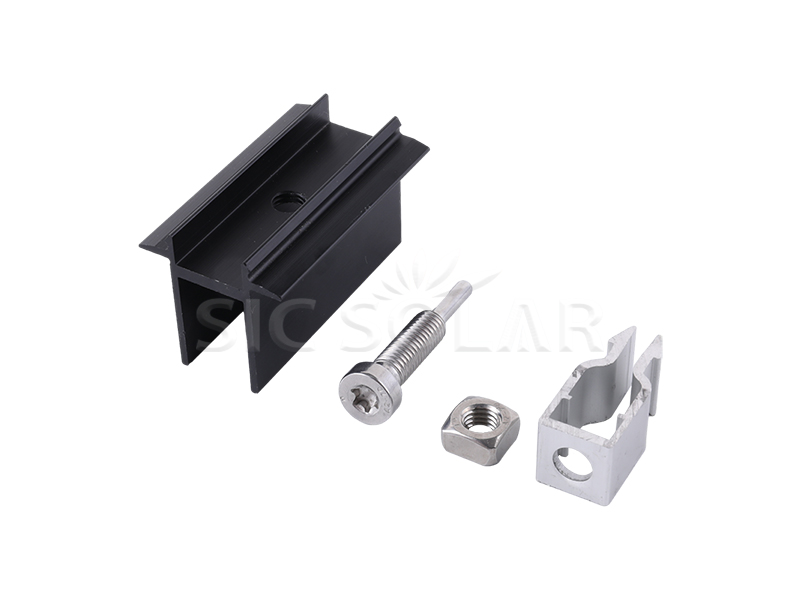

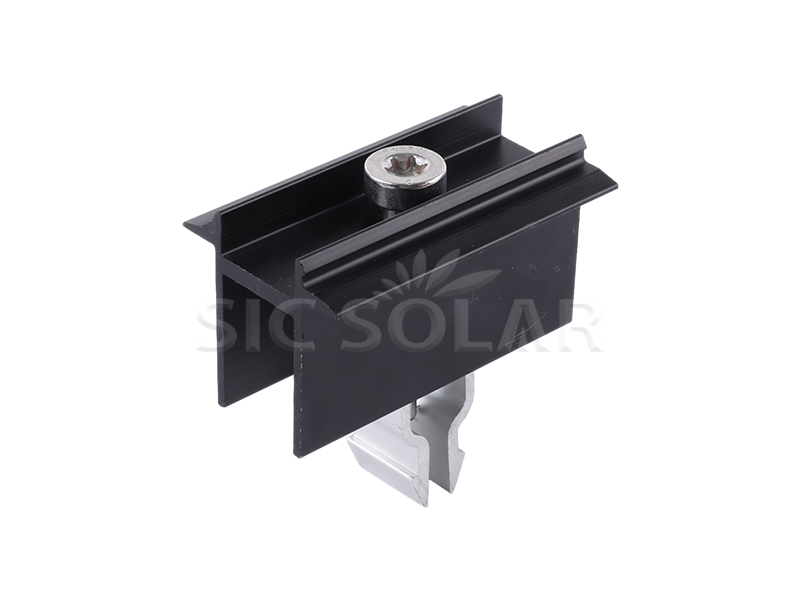

Panel Suria Aluminium Pemasangan Rapid Mid Clamp

Aluminium Solar Panel Mounting Rapid Mid Clamp ialah komponen kecekapan tinggi yang digunakan untuk mengamankan panel solar pada rel pemasangan, terletak di antara panel solar bersebelahan dalam sistem fotovoltaik. Ia memastikan penjajaran dan kestabilan yang selamat,.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-IC-B

Xiamen, China

Komponen Butiran Teknikal Panduan Pemasangan Pakej Advantage FAQ

Klik di sini untuk mengetahui lebih banyak pengapit pertengahan

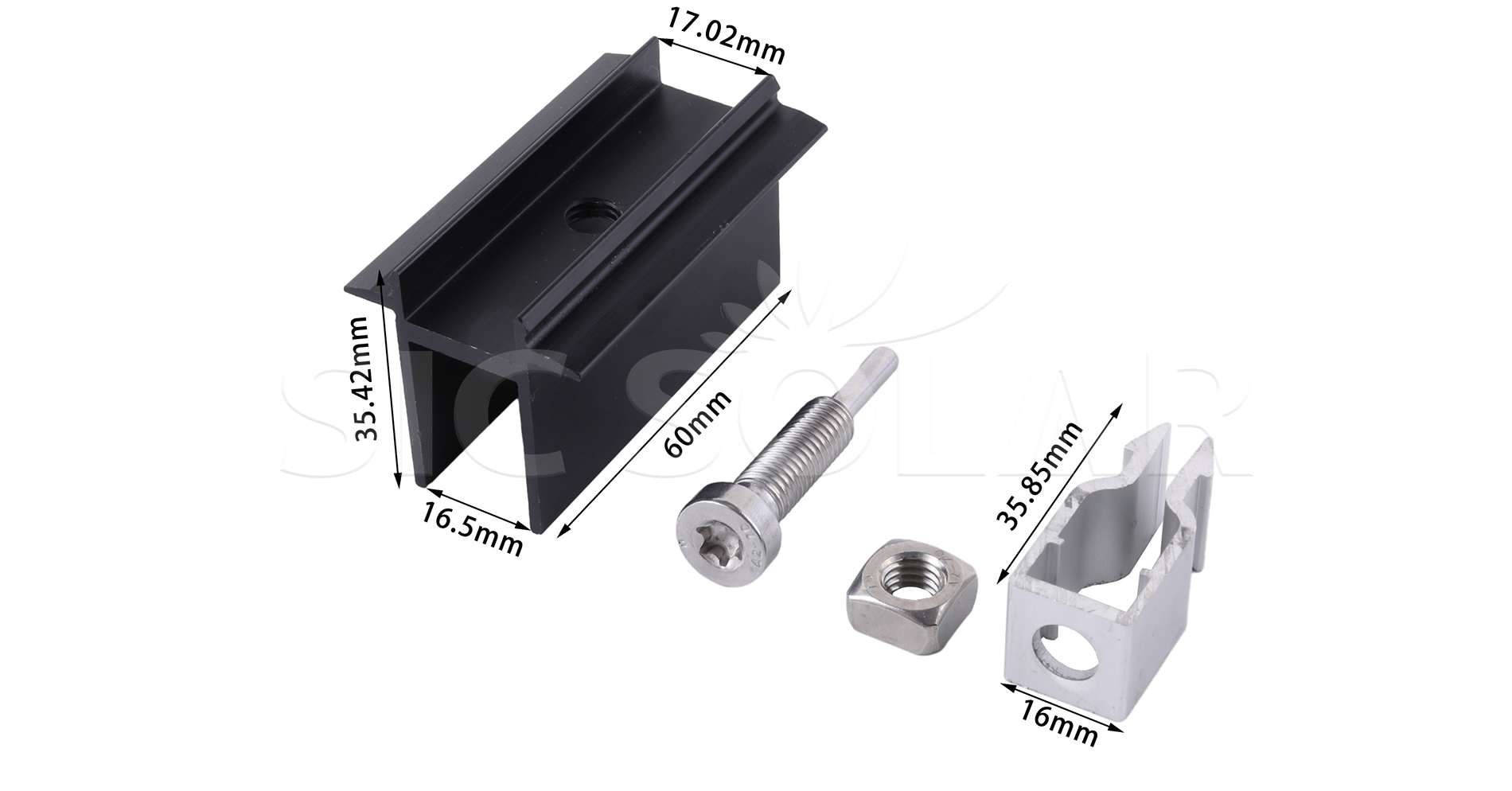

Solar Mid Clamp Dimensions

Nama	Panel Suria Aluminium Pemasangan Rapid Mid Clamp
bahan	AL 6005-T5
Filem oksida	≧10um
Waranti	25TAHUN
Ketinggian panel yang berkenaan	30-40mm
Julat Tork Bolt	10-12N*m
Nilai rintangan Pullout	5KN

1️⃣ Jajarkan panel: Pasang panel solar pertama pada rel pelekap.

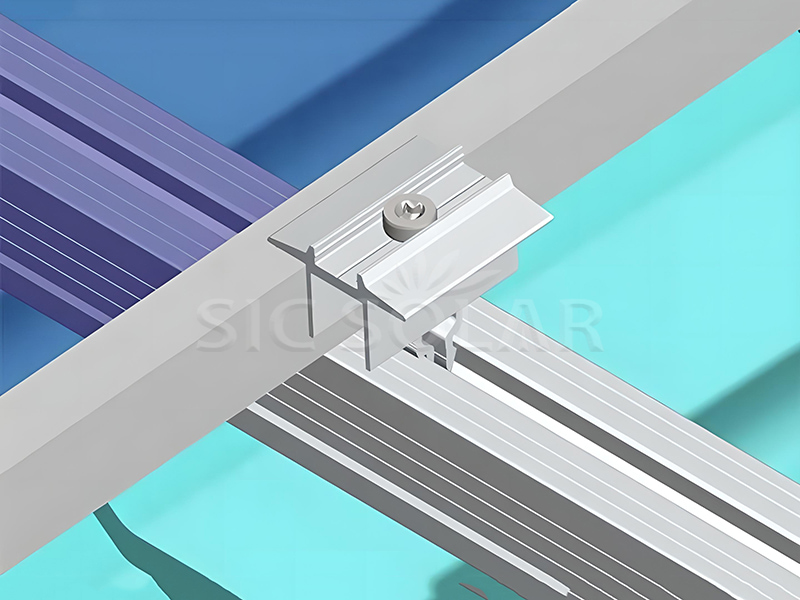

2️⃣ Masukkan pengapit tengah: Letakkan pengapit tengah di antara panel pertama dan kedua, sejajarkannya dengan tepi bingkai panel.

3️⃣ Masukkan bolt: Masukkan bolt melalui pengapit ke dalam slot rel (sama ada bolt T-bolt atau hex head bolt, bergantung pada sistem).

4️⃣ Ketatkan pengapit: Gunakan sepana atau alat kuasa untuk mengetatkan pengapit dengan selamat, memastikan tekanan yang sama pada kedua-dua panel.

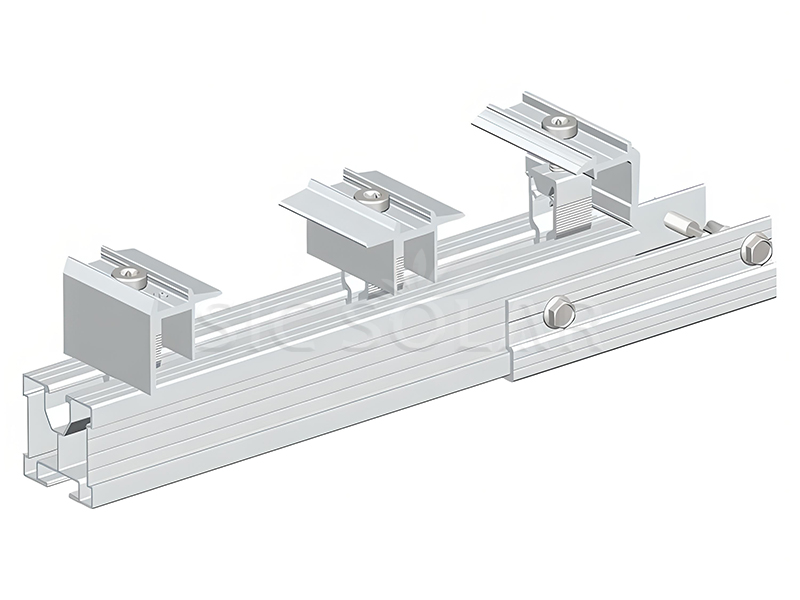

5️⃣ Ulang untuk setiap panel: Ulang proses ini untuk semua panel bersebelahan dalam rentetan, selesai dengan pengapit hujung pada kedua-dua belah.

Solar bracket package

Kelebihan seperti berikut:

☆ Pemasangan pantas — Hanya perlu ditekan kuat ke dalam rel.

☆ Ketahanan Tinggi – AL6005-T5 Terbaik Memastikan jaminan 10 tahun dan masa perkhidmatan 25 tahun.

☆ Antikarat

Sijil berkaitan

Sijil kualiti aluminium -- senarai komposisi AL6005-T5

Sijil SGS untuk bahan skru -- SUS304

S1. Bolehkah bolt juga dibuat hitam?

ya.

S2. Apakah julat boleh laras bagi pengapit pertengahan/akhir pantas?

Kami ada 2 jenis. Satu ialah 30-35mm, satu lagi ialah 30-40mm.

S3. Bolehkah pengapit disesuaikan?

ya.
