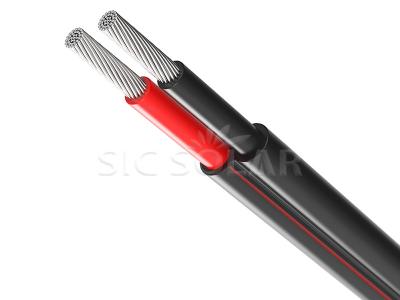

Kabel Suria MC4

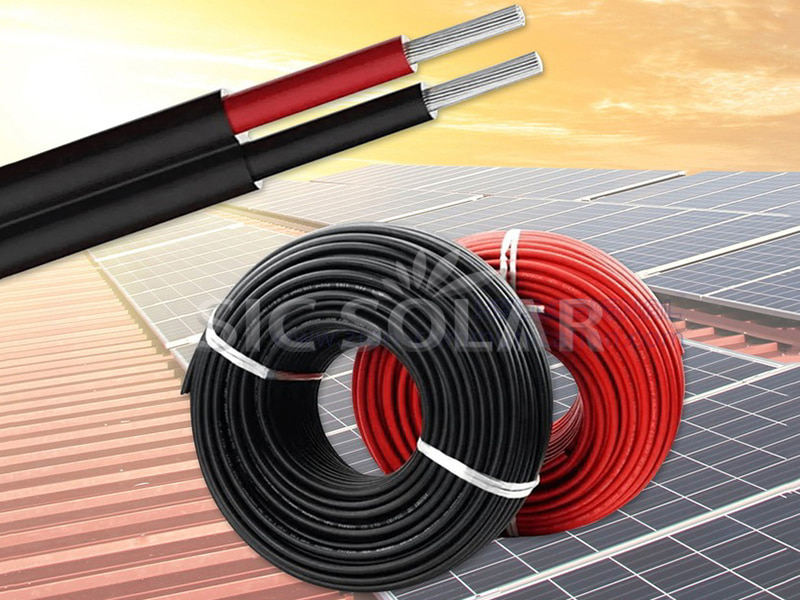

Kabel Solar MC4 menggabungkan kabel solar berkualiti tinggi dengan penyambung MC4 yang telah dipasang untuk menyediakan sambungan yang pantas, boleh dipercayai dan kalis cuaca untuk sistem fotovoltan.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-SCM

Solar Panel

Projek Butiran Teknikal Panduan Pemasangan Pakej

solar cable mc4

Tapak Pemasangan	Panel Suria
teras	Teras Tunggal, Teras Kembar
Penebat	XLPE,2PFG 1169, Penebat dinding dwi, rasuk elektron berpaut silang
Menentang	Tahan UV, Tahan Lelasan, air, ozon, cecair, garam, luluhawa am
keratan rentas	1.5mm2, 2.5mm2, 4mm2, 6mm2,10mm2,16mm²

1️⃣ Tanggalkan wayar

Gunakan penarik wayar untuk menanggalkan lebih kurang 6-7 mm penebat dari hujung kabel.

2️⃣ Mengelim terminal

Masukkan wayar yang dilucutkan ke dalam pin kenalan logam.

Gunakan alat pengelim untuk mengelim terminal dengan kuat pada wayar, memastikan sambungan selamat.

3️⃣ Memasang penyambung

Masukkan terminal kelim ke dalam perumahan penyambung sehingga ia berbunyi klik pada tempatnya.

Pastikan terminal duduk sepenuhnya dan dikunci ke dalam perumahan.

4️⃣ Tutup penyambung

Letakkan nat pengedap di atas kabel dan ketatkannya pada perumahan penyambung.

Ketatkan nat untuk memastikan pengedap kalis cuaca, mengekalkan penarafan IP67 penyambung.

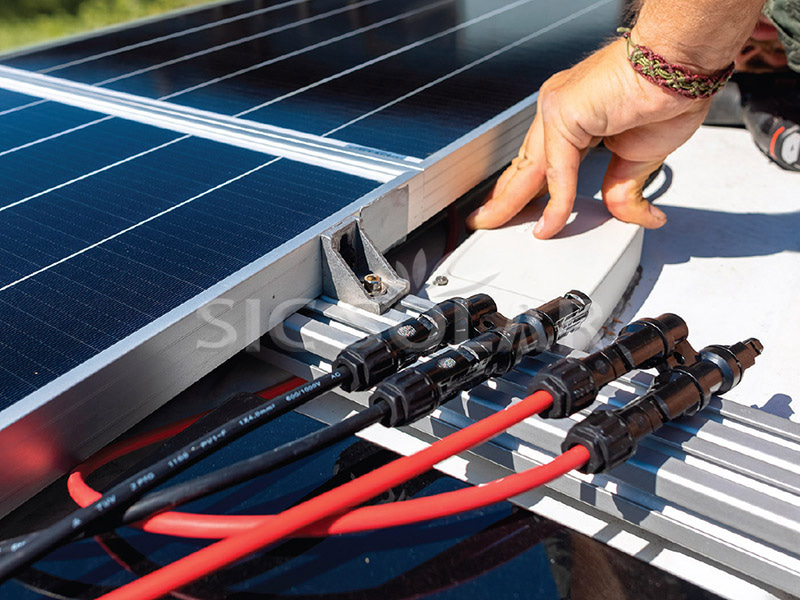

5️⃣ Menyambung panel

Jajarkan penyambung lelaki dan perempuan dan tolaknya bersama-sama sehingga ia mengklik, menunjukkan sambungan selamat.

Untuk memutuskan sambungan penyambung, gunakan alat buka kunci MC4 untuk melepaskan mekanisme penguncian dengan selamat.
