Cangkuk Bumbung Kayap Panel Suria

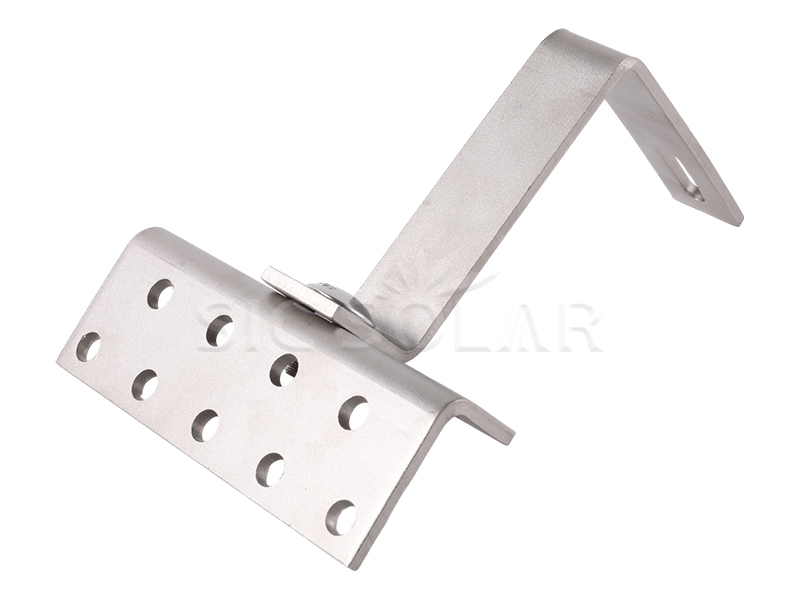

Cangkuk Bumbung Kayap Panel Suria ialah aksesori pelekap khusus yang digunakan untuk memasang panel solar dengan selamat pada sirap asfalt, sirap komposit dan bumbung batu tulis. Ia menyediakan lampiran yang kuat, tahan lama dan kalis bocor pada struktur bumbung sambil memastikan pemasangan mudah dan cekap.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-TH-09

Xiamen port

Komponen Video Butiran Teknikal Panduan Pemasangan Pakej Advantage

Klik di sini untuk mengetahui lebih lanjut

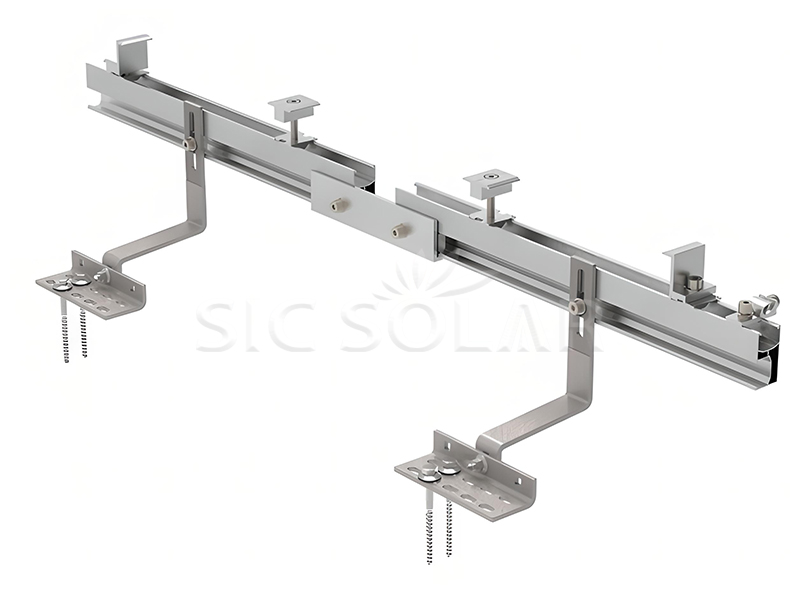

Tile Roof Hook Solar Racking

Nama	Cangkuk Bumbung Kayap Panel Suria
bahan	SUS304
Ketebalan kepingan logam	≧4mm
Waranti	Waranti 10 Tahun dan 25 Tahun seumur hidup
Bumbung yang berkenaan	Bumbung Jubin
Julat tork bolt	25-28N*m
Nilai rintangan tarik keluar	5KN
Nilai rintangan tekanan	5KN

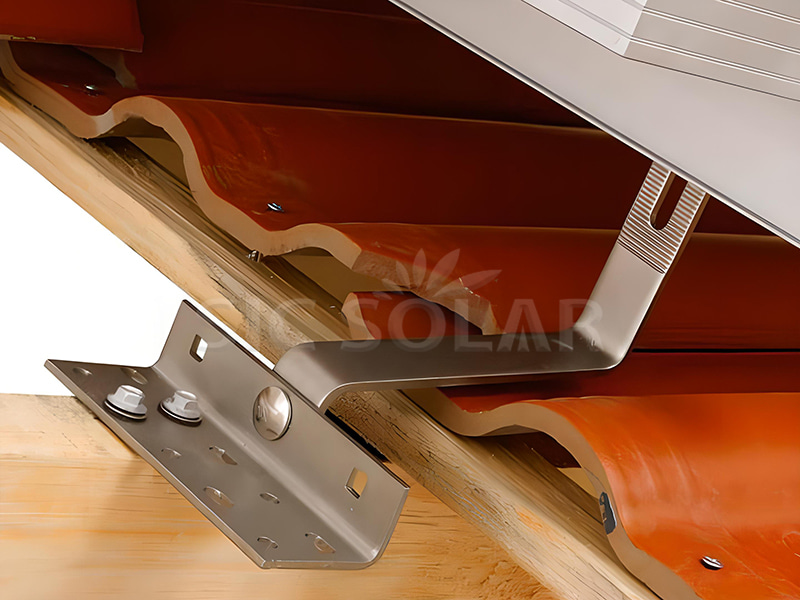

1️⃣ Tandakan lokasi cangkuk

Tentukan lokasi terbaik untuk cangkuk berdasarkan susun atur panel dan struktur bumbung.

2️⃣ Keluarkan jubin

Keluarkan jubin dengan berhati-hati di lokasi yang ditanda untuk mendedahkan batten atau kasau bumbung.

3️⃣ Pasang cangkuk

Jajarkan cangkuk dengan anggota struktur di bawahnya (batten atau kasau) dan kencangkan dengan pengikat yang sesuai (cth, skru keluli tahan karat).

4️⃣ Gantikan jubin

Potong atau ubah suai jubin yang ditanggalkan mengikut keperluan untuk menampung penonjolan cangkuk dan pasang semula untuk mengekalkan rupa dan integriti bumbung.

5️⃣ Pasang rel pelekap

Selamatkan rel pelekap pada cangkuk yang dipasang, pastikan ia rata dan dijajarkan dengan betul.

6️⃣ Pasang panel solar

Lekapkan panel solar pada rel pelekap dan kencangkan dengan pengapit hujung dan pengapit perantaraan berdasarkan reka bentuk sistem.

7️⃣ Pembumian elektrik

Pastikan semua komponen dibumikan dengan betul mengikut kod dan piawaian elektrik tempatan.

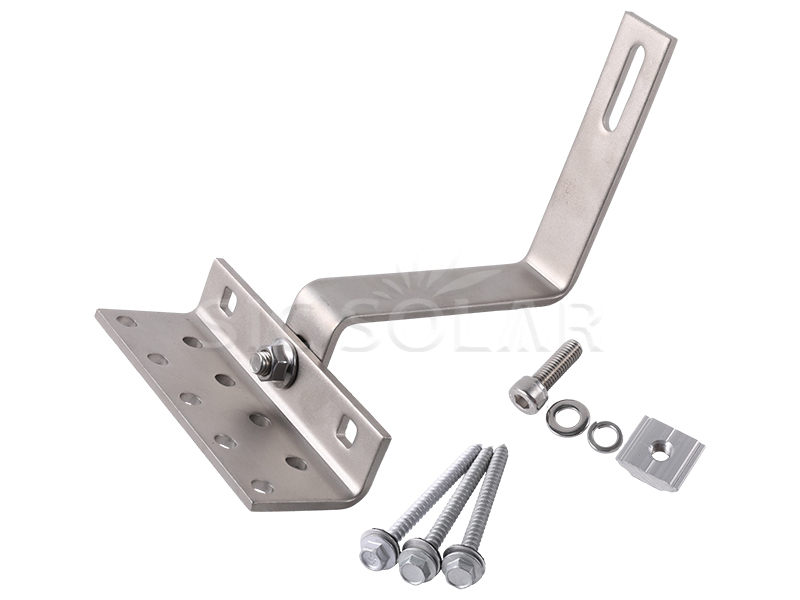

Solar bracket package

Kelebihan seperti berikut:
☆ Pelarasan ketinggian (39mm, Dari 130mm hingga 169mm)
☆ Ketahanan Tinggi – Keluli tahan karat Terbaik 304 Memastikan jaminan 10 tahun dan masa perkhidmatan 25 tahun.
☆ Pra-pemasangan yang tinggi – Menjimatkan kos buruh di tapak pemasangan

Sijil Berkaitan

Sijil CE kami untuk sistem pemasangan bumbung cangkuk jubin solar

Sijil SGS kami untuk bahan cangkuk -- SUS304

Sijil SGSC kami untuk bahan skru-- SUS304
