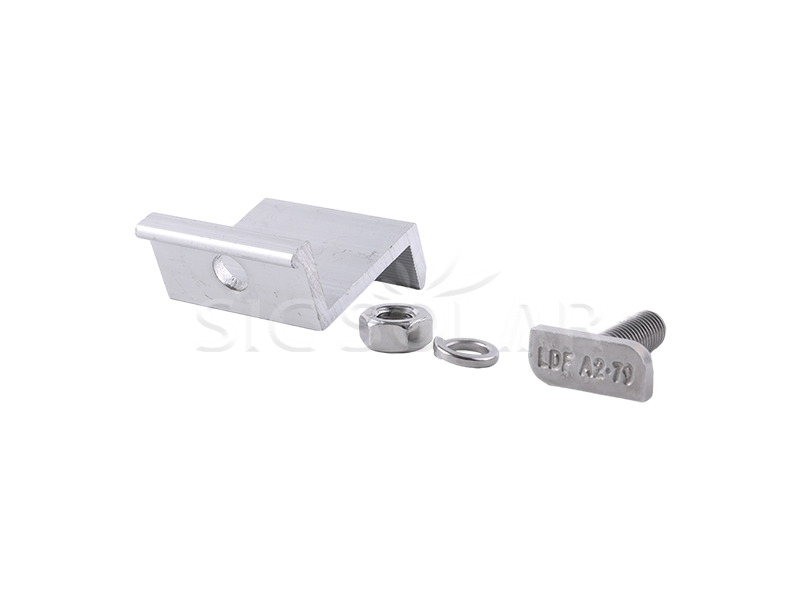

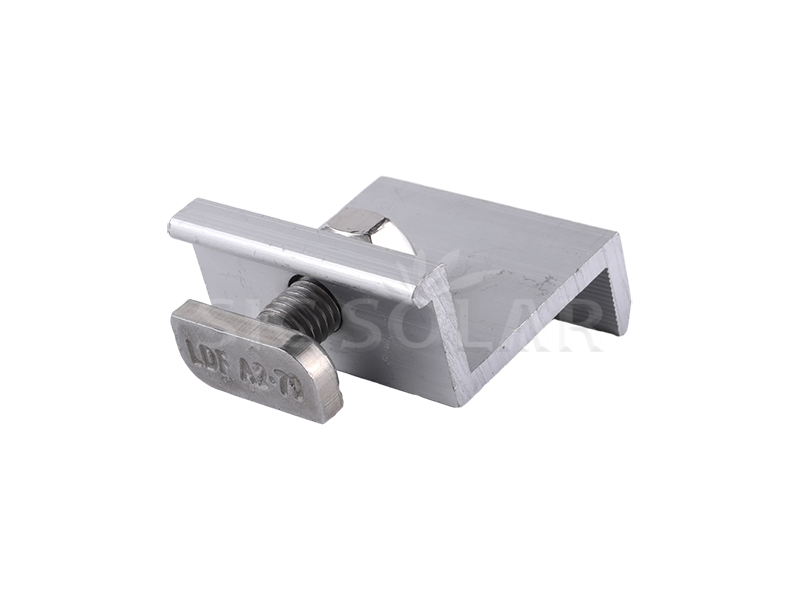

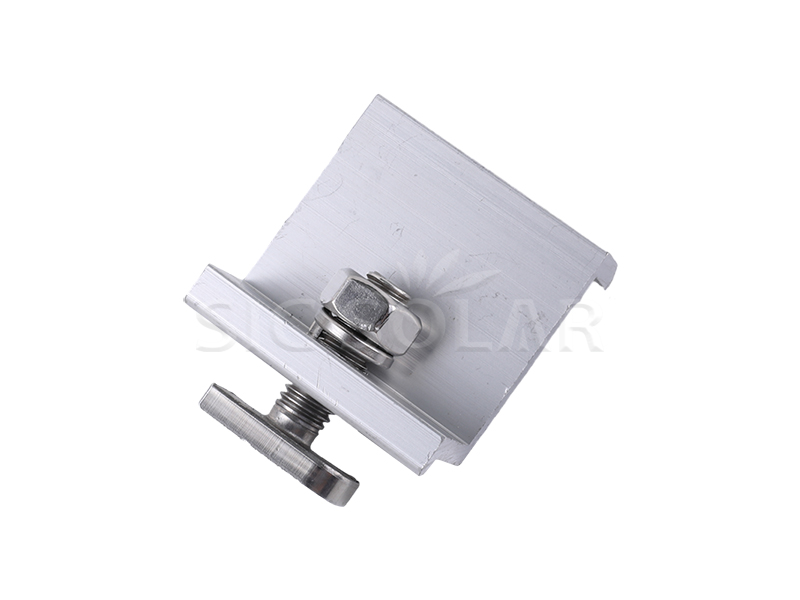

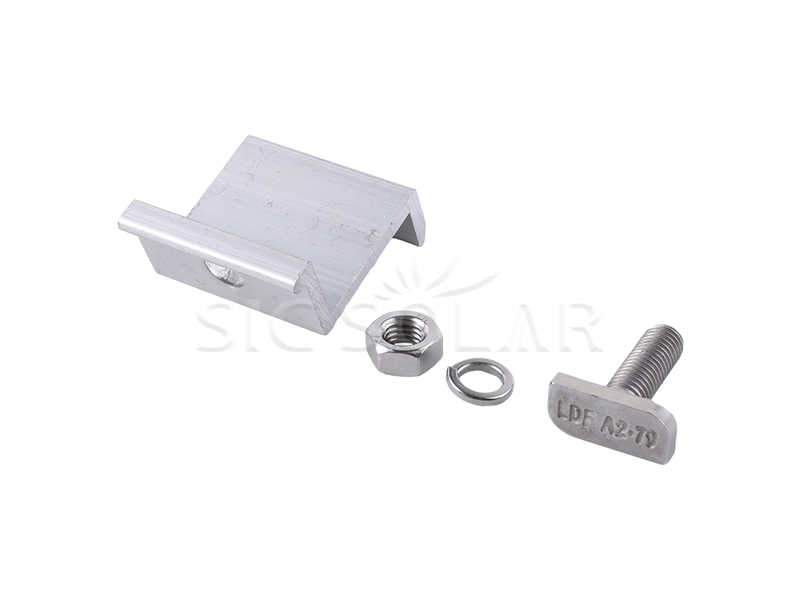

Klip Hujung Rel Panel Suria Dengan Bolt T

Pengapit Hujung Rel Panel Suria dengan T-Bolt direka bentuk untuk memasang tepi luar panel solar pada rel pelekap yang serasi. Sistem pengikat bolt-Tnya menyediakan sambungan yang mudah antara pengapit hujung dan rel, membantu memastikan panel berada di tempatnya dengan selamat.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-EC-35-T

Asal Produk:

Fujian, China

Xiamen port

Komponen Butiran Teknikal Panduan Pemasangan Pakej Advantage FAQ

Klik di sini untuk mengetahui lebih lanjut tentang pengapit

Solar Panel End Clamps

Tapak Pemasangan	Bumbung atau Tanah
Beban Angin
Beban Salji
Bahan	Aluminium 6005-T5
Warna	Semula Jadi atau Disesuaikan
Antikarat	Aluminium anodized
Waranti	Tempoh perkhidmatan 10 tahun dan 25 tahun

1️⃣Semak Keserasian
Sahkan bahawa pengapit hujung dan bolt-T sepadan dengan saluran rel pelekap dan rangka panel solar.

2️⃣Sediakan Rel Pemasangan
Pastikan rel dipasang, dijajarkan dan dipasang dengan betul pada struktur sokongan.

3️⃣Letakkan Panel Suria
Susun panel mengikut susun atur pelekap, dengan meninggalkan ruang yang mencukupi untuk pengapit hujung.

4️⃣Masukkan Bolt-T
Luncurkan bolt-T ke dalam saluran rel yang sesuai dan letakkannya pada titik pengikat yang diperlukan.

5️⃣Pasang Pengapit Hujung
Pasangkan pengapit pada bolt-T dan letakkannya pada tepi luar bingkai panel.

6️⃣Ketatkan Pengikat
Ketatkan nat kepada tork yang disyorkan oleh pengilang, pastikan pengapit memegang panel dengan selamat tanpa merosakkan bingkai.

7️⃣Periksa Sambungan
Periksa kedudukan pengapit, penjajaran panel dan keketatan pengikat sebelum menyelesaikan pemasangan.

Solar panel hold down clamps

☆Pemasangan Panel Selamat:Membantu memegang modul solar luar dengan kuat pada rel pelekap yang serasi.

☆Reka Bentuk T-Bolt yang Mudah:Membenarkan pengapit diletakkan di sepanjang saluran rel sebelum diketatkan.

☆Kedudukan Fleksibel:Memudahkan untuk melaraskan penempatan pengapit agar sesuai dengan susun atur panel yang berbeza.

☆Pemasangan yang Cekap:Reka bentuk pengapit dan bolt memudahkan sambungan antara bingkai panel dan rel pelekap.

☆Aplikasi Serbaguna:Sesuai untuk sistem pelekap bumbung, pemasangan di tanah dan sistem pelekap solar yang serasi.

Solar rail installation

Sijil berkaitan

☆ Sijil kualiti aluminium -- senarai komposisi AL6005-T5.

S1: Adakah pengapit hujung ini serasi dengan semua rel pelekap solar?
Tidak. Dimensi dan bentuk bolt-T mesti sepadan dengan saluran rel, manakala pengapit mesti sepadan dengan ketinggian bingkai panel dan reka bentuk pemasangan.

S2: Bolehkah kedudukan pengapit dilaraskan semasa pemasangan?
Ya. Ia secara amnya boleh diletakkan di sepanjang saluran rel yang serasi sebelum diketatkan, bergantung pada reka bentuk sistem pelekap.

S3: Bolehkah produk ini digunakan untuk kedua-dua sistem yang dipasang di atas bumbung dan di atas tanah?
Ya, dengan syarat pengapit, bolt-T, profil rel dan rangka panel serasi dengan sistem pelekap yang dipilih.

S4: Apakah maklumat yang perlu saya berikan semasa meminta sebut harga?
Berikan kuantiti yang diperlukan, ketinggian bingkai panel, dimensi saluran rel, bahan pengapit, bahan pengikat dan sebarang keperluan khusus projek.
