Rel pemasangan panel solar

Rel pemasangan panel solar adalah bahagian penting dalam sistem pemasangan PV. Mereka menyediakan asas struktur untuk memasang dan memasang panel solar pada bumbung, permukaan tanah atau permukaan pemasangan lain. Rel ini memastikan bahawa panel adalah stabil, dijajar dengan betul dan boleh menahan daya alam sekitar seperti angin, salji dan perubahan suhu.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-R1

Xiamen

Komponen Projek Butiran Teknikal Panduan Pemasangan Pakej Advantage FAQ

Klik di sini untuk mengetahui lebih lanjut rel solar

Solar Panel Mount Rails

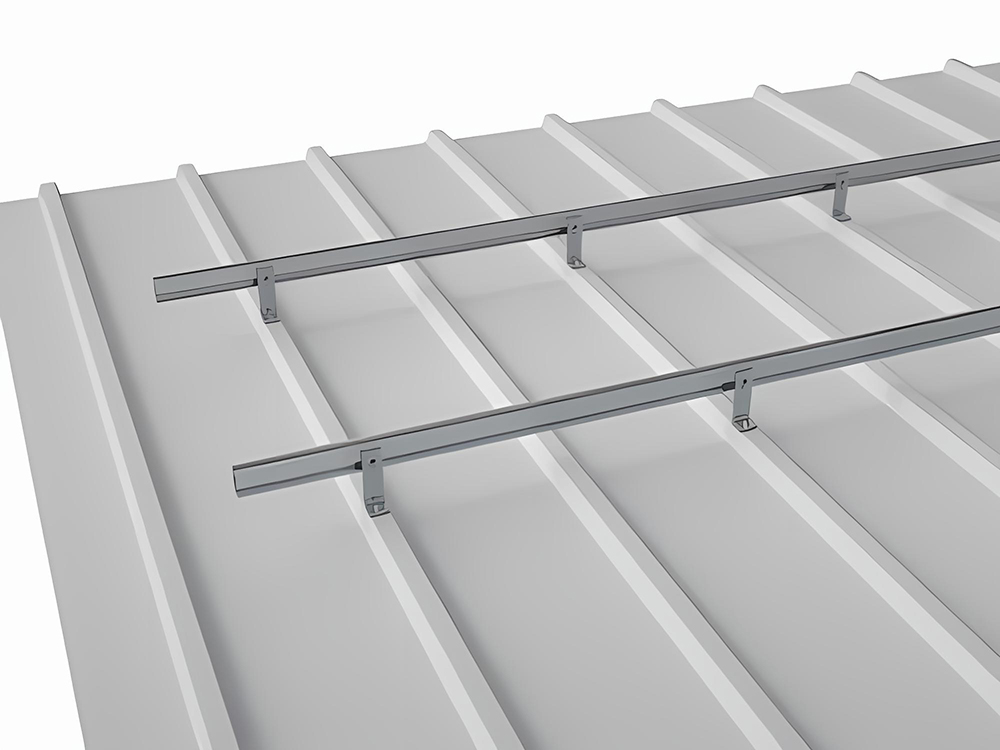

Solar roof mount

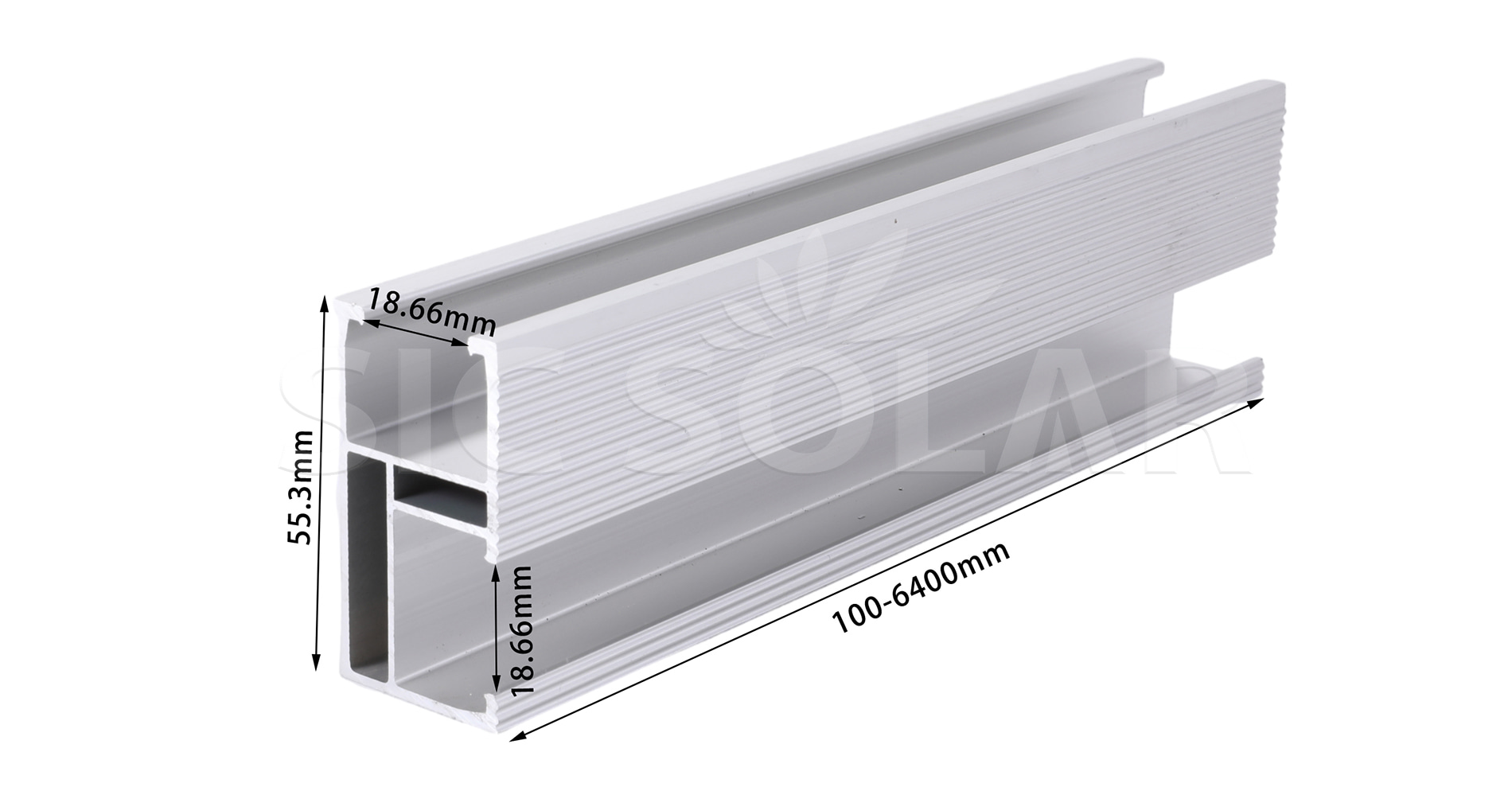

Solar Panel Roof Rails

Tapak Pemasangan	Bumbung atau Tanah
Beban Angin	<60J/S
Muatan Salji	<1.4KN/M2
bahan	AL6005-T5
warna	Semulajadi atau Disesuaikan
Antikarat	Aluminium anodized
Waranti	10 tahun dan 25 tahun masa perkhidmatan

1️⃣ Sediakan Bumbung/Tapak – Pastikan bumbung atau sokongan tanah sedia untuk dipasang.

2️⃣ Letakkan Rel – Letakkan rel pelekap secara mendatar atau menegak mengikut susun atur reka bentuk.

3️⃣ Selamatkan Rel pada Struktur – Selamatkan rel menggunakan cangkuk bumbung, bolt penyangkut atau pengapit.

4️⃣ Sambungkan Rel – Gunakan kit sambungan untuk menyambungkan berbilang rel untuk jarak yang lebih panjang.

5️⃣ Jajarkan Rel – Pastikan rel adalah rata dan selari sebelum memasang modul.

6️⃣ Pasang Modul – Lindungi panel solar pada rel menggunakan pengapit tengah dan hujung.

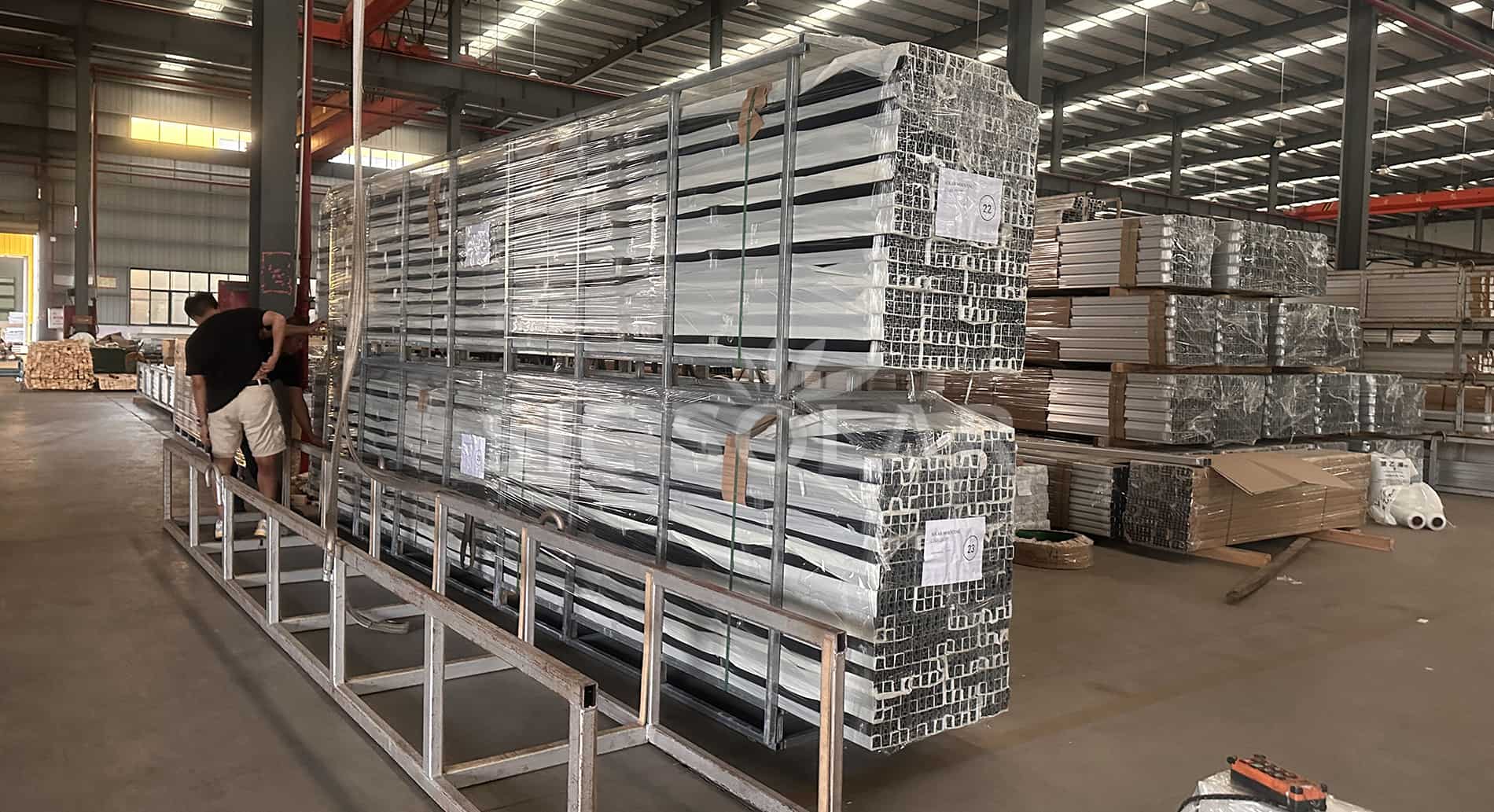

Aluminum PV rail packing

Kelebihan seperti berikut:

☆ Pelbagai rel boleh ditawarkan untuk permintaan kekuatan yang berbeza.

☆ Ketahanan Tinggi – AL6005-T5 Terbaik Memastikan jaminan 10 tahun dan masa perkhidmatan 25 tahun.

☆ Profil aluminium sangat ringan dan mudah untuk dipasang. Ia juga anti-karat.

☆Reka bentuk rel yang dipatenkan pintar – "Modul Tilt-in-" boleh diluncurkan ke dalam mana-mana kedudukan rel.

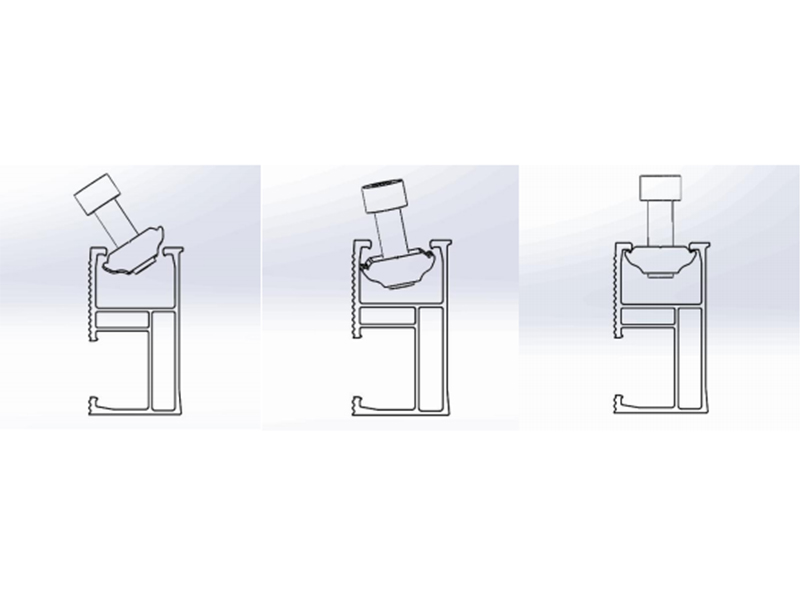

Installtion manual for clamp

S1. Berapakah panjang maksimum rel?

6.4m.

S2. Bolehkah profil aluminium disesuaikan?

ya.
