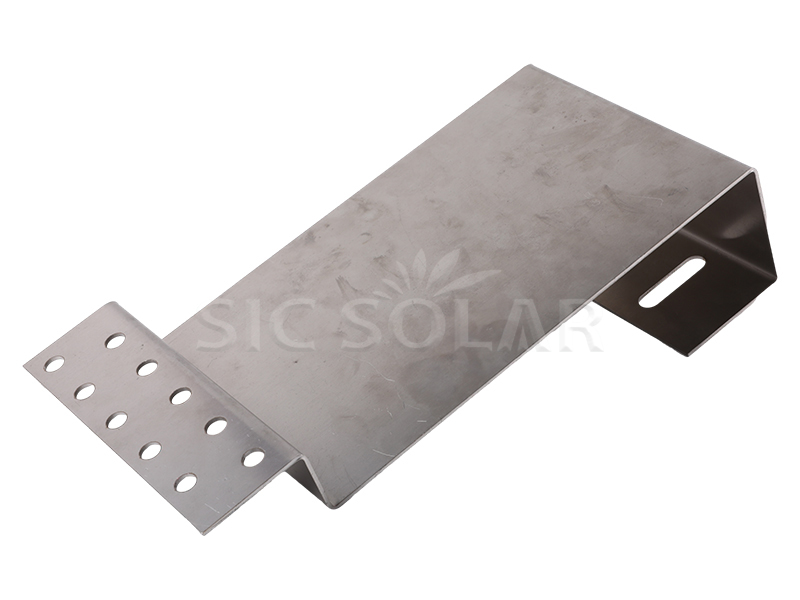

Cangkuk Bumbung Jubin Biasa Pemasangan Solar

Cangkuk Bumbung Jubin Biasa Pemasangan Solar menyediakan titik penetapan yang selamat untuk sistem pemasangan solar pada bumbung jubin biasa. Ia menghubungkan struktur bumbung ke rel pemasangan, mewujudkan tapak yang stabil untuk panel solar.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-TH-17

Asal Produk:

Fujian, China

Xiamen port

Komponen Butiran Teknikal Panduan Pemasangan Pakej Advantage FAQ

Klik di sini untuk mengetahui lebih lanjut

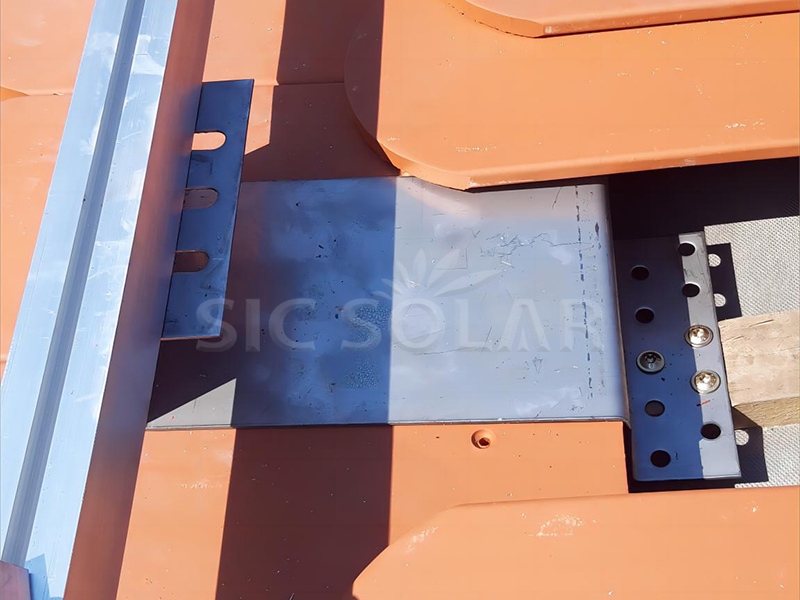

Roof Tile Hook

Plain Roof Tile

Nama	Cangkuk Bumbung Jubin Biasa Pemasangan Solar
Tapak Pemasangan	Bumbung Jubin Rata
Ketebalan Cangkuk	2mm
Lebar Cangkuk	150mm
Ketinggian Cangkuk	103mm
Ketinggian di bawah pendakap	33mm
Bahan	Keluli Tahan Karat A2 (1.4301)
Permohonan	Untuk batten kayu 24mm + 30 mm

1. Persediaan

Alatan yang Diperlukan:Pita pengukur, garis kapur, gerudi dan mata gerudi kuasa, sepana tork dan peralatan keselamatan yang sesuai.
Pemeriksaan Bumbung:Pastikan struktur bumbung dapat menampung berat tambahan sistem solar.

2. Langkah Pemasangan

1️⃣Tandakan Kedudukan Cangkuk– Tandakan titik pemasangan mengikut struktur bumbung, susun atur panel dan reka bentuk sistem.

2️⃣Keluarkan Jubin– Tanggalkan jubin dengan berhati-hati untuk mengakses kasau atau rasuk penyokong.

3️⃣Pasang Cangkuk– Sejajarkan cangkuk dengan kasau dan pasangkannya dengan bolt atau skru keluli tahan karat yang sesuai.

4️⃣Gantikan Jubin– Potong jubin di tempat yang perlu agar muat di sekeliling cangkuk, kemudian pasangkannya semula ke tempatnya.

5️⃣Pasang Rel– Pasangkan rel pelekap pada cangkuk dan pastikan ia sejajar dan rata dengan betul.

6️⃣Pasang Panel– Pasangkan panel solar pada rel menggunakan pengapit tengah dan pengapit hujung yang sesuai.

7️⃣Lengkapkan Pembumian– Letakkan sistem di bumi mengikut peraturan elektrik tempatan dan keperluan projek.

3. Pemeriksaan Akhir

Pastikan semua cangkuk, rel dan panel dipasang dengan kukuh.
Pastikan struktur pelekap lurus, rata dan stabil.
Sahkan bahawa pemasangan memenuhi keperluan keselamatan dan prestasi yang berkenaan.

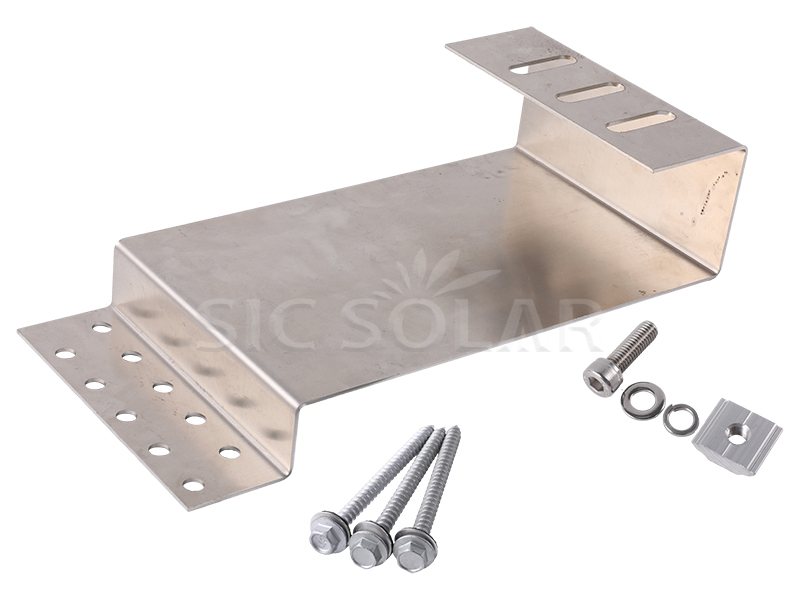

Solar bracket package

☆Sambungan Bumbung Selamat:Menyediakan titik penetapan yang stabil antara struktur bumbung dan rel pemasangan.

☆Sesuai untuk Bumbung Jubin Biasa:Direka untuk aplikasi bumbung jubin biasa dan rata yang serasi.

☆Pembinaan Tahan Lama:Bahan tahan kakisan menyokong penggunaan luar jangka panjang.

☆Pemasangan Mesra Bumbung:Boleh dipasang dengan perubahan terhad pada bumbung sedia ada apabila dipasang dengan betul.

☆Pemasangan Mudah:Berfungsi dengan rel yang serasi dan aksesori pelekap solar standard.

S1: Bolehkah cangkuk bumbung digunakan pada semua bumbung jubin biasa?
Tidak semestinya. Cangkuk mesti sepadan dengan bentuk jubin, struktur bumbung dan ruang penetapan yang tersedia. Keserasian perlu diperiksa sebelum pemasangan.

S2: Adakah pemasangan cangkuk bumbung memerlukan penyingkiran jubin?
Jubin yang diperlukan biasanya perlu diangkat atau ditanggalkan sementara untuk mengakses titik penetapan. Jubin tersebut harus dikendalikan dengan berhati-hati dan diganti dengan betul selepas pemasangan.

S3: Bolehkah cangkuk digunakan dengan rel solar yang berbeza?
Ya, selagi sambungan cangkuk dan rel serasi dan aksesori pemasangan yang betul digunakan.

S4: Bolehkah cangkuk bumbung disesuaikan?
Ya. Dimensi, bentuk cangkuk, lubang penetapan dan butiran lain boleh dilaraskan mengikut jenis bumbung dan keperluan projek.

S5: Adakah cangkuk bumbung menjejaskan kalis air bumbung?
Pemasangan harus mengekalkan perlindungan cuaca bumbung. Jubin mesti diletakkan semula dengan betul, dan sebarang pengedap atau pelarasan yang diperlukan harus mengikut arahan sistem bumbung dan pemasangan.
