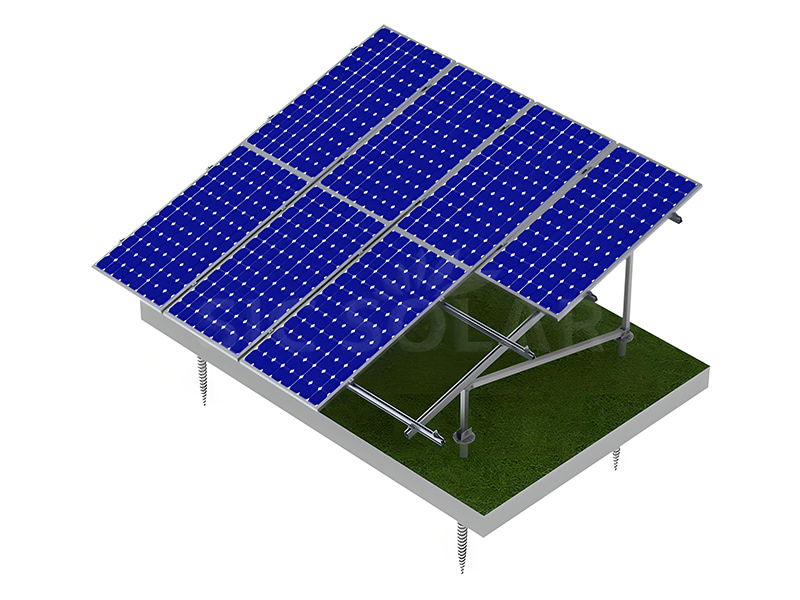

Sistem racking solar jenis N

Sistem rak suria pelekap tanah jenis N ialah penyelesaian yang sangat tahan lama dan cekap direka untuk menyokong panel solar fotovoltaik (PV) yang dipasang di tanah yang besar. Reka bentuk modular dan keupayaannya untuk menahan beban berat dan keadaan cuaca buruk menjadikannya pilihan pertama untuk memaksimumkan pengeluaran tenaga solar.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-SA1-V

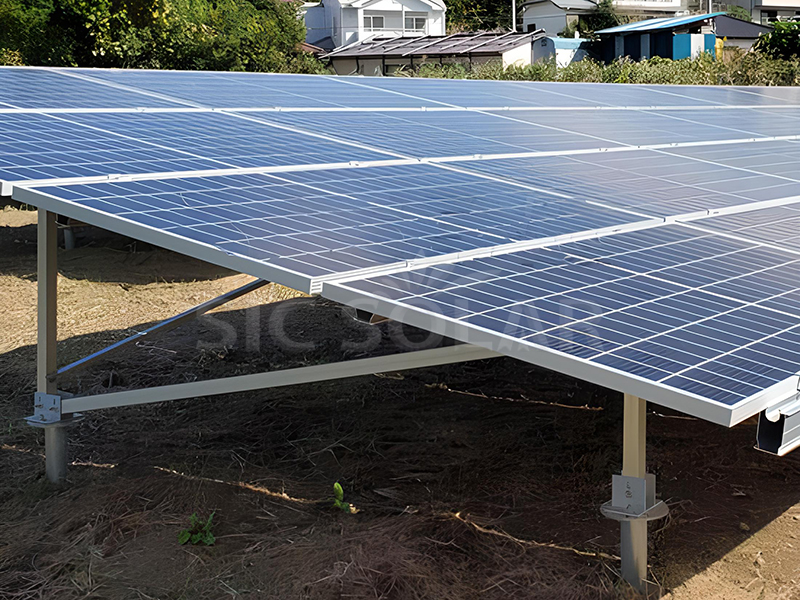

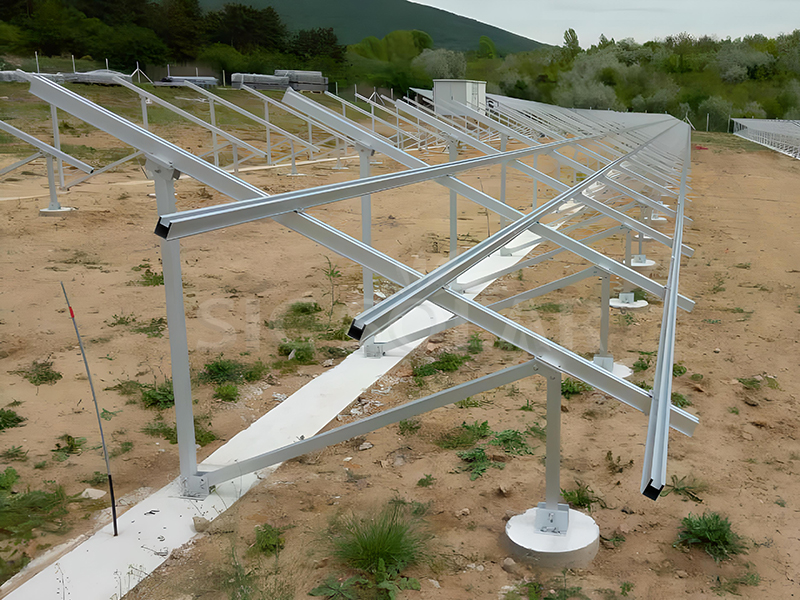

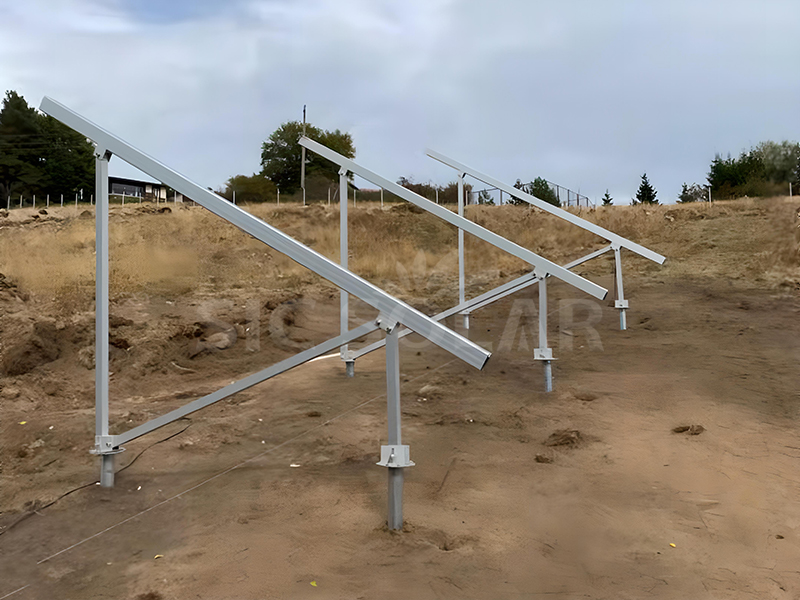

Open field

Komponen Butiran Teknikal Panduan Pemasangan Pakej Advantage FAQ

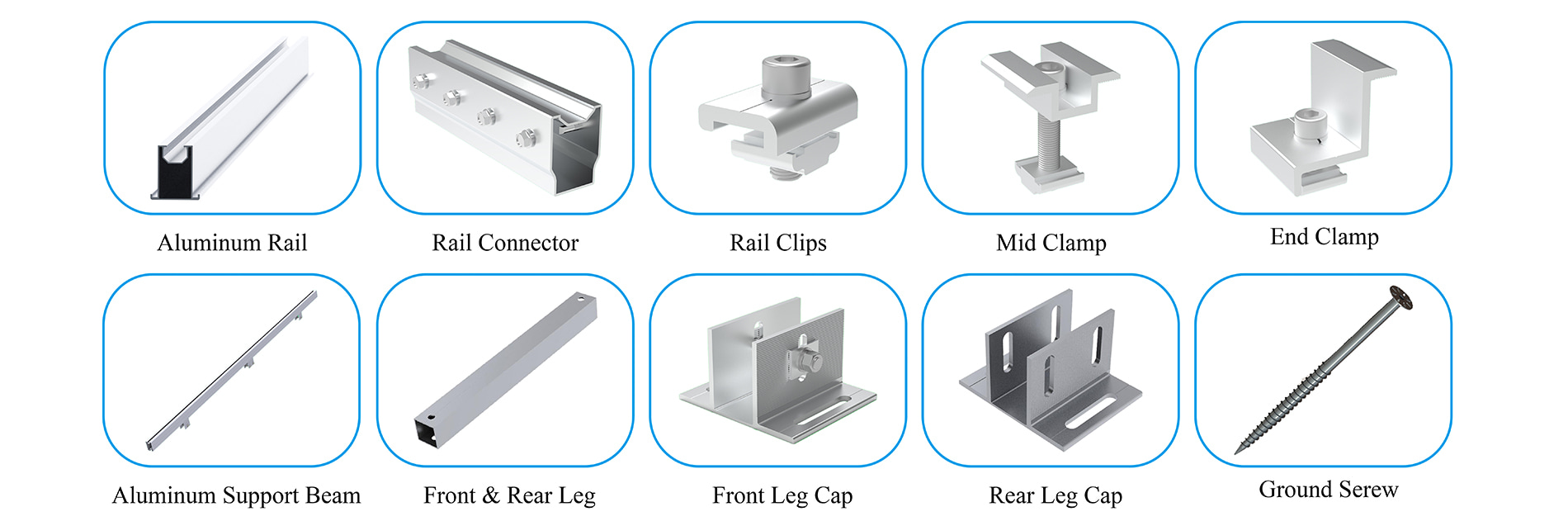

Pv ground mounting components

Tapak Pemasangan	Bumbung Rata atau Tanah
Asas	Asas Konkrit
bahan	Al 6005-T5
warna	Semulajadi atau Disesuaikan
Antikarat	Aluminium beranod & keluli tahan karat
Sudut Kecondongan	0°~60°
Beban Angin	<60J/S
Muatan Salji	<1.4KN/M2
Piawaian	AS/NZS 1170.2, JIS C 8955:2011
Waranti	Waranti 10 tahun dan masa perkhidmatan 25 tahun

1️⃣ Tinjauan & Susun Atur Tapak

Tandai jejak tatasusunan, nilaikan jenis tanah dan cerun, dan pilih asas jenis jeti atau skru.

2️⃣ Pemasangan Foundation

Pasang tiang konkrit atau pacu dalam skru heliks ke kedalaman yang direka bentuk; semak penjajaran menegak dengan aras.

3️⃣ Lajur dan Pemasangan Bingkai Sokongan

Pasang lajur depan dan belakang pada asas, masukkan pendakap pepenjuru untuk membentuk bentuk "N", dan ketatkan bolt dengan longgar.

4️⃣ Pemasangan Rel dan Kurungan

Pasang rel utama atau lengan silang ke lajur; luncurkan dalam kurungan pepenjuru untuk menetapkan sudut, kemudian ketatkan mengikut spesifikasi.

5️⃣ Pengapit Komponen

Letakkan klip tengah dan hujung ke dalam slot pra-tebuk, masukkan komponen, bar persegi dan pengapit tork seperti manual.

6️⃣ Membumikan & Membumikan

Sambungkan rangka komponen dan rel ke sistem tanah menggunakan pelompat tanah; kesinambungan ujian setiap NEC atau kod tempatan.

7️⃣ Pentauliahan dan Pemeriksaan

Lakukan audit tork pada semua pengikat, periksa pembaikan salutan, susun atur dokumen dan jadualkan pemeriksaan visual tahunan.

Pakej standard kami ialah palet keluli untuk profil alu panjang, manakala komponen alu kecil akan dibungkus ke dalam karton dengan palet papan lapis.

Solar bracket package

Kelebihan seperti berikut :

☆ Penyelesaian paling menjimatkan- menjimatkan komponen dan kos untuk projek pv solar tanah.

☆ Fleksibiliti Tinggi – fleksibel untuk pelarasan bagi memenuhi keperluan keadaan pembinaan yang berbeza.

☆ Profil aluminium sangat ringan dan mudah untuk dipasang. Ia juga anti-karat.

☆ Pemasangan yang ringkas dan mudah dengan bingkai yang telah dipasang sebelumnya.

Sijil berkaitan :

Laporan Analisis Kekuatan -- pelekap akan diuji untuk memenuhi kekuatan sasaran anda, Seperti kelajuan angin dan beban salji.

S1. Apakah permintaan MOQ?

MOQ=50KW.

S2. Apakah bahan carport?

Al 6005-T5 dan keluli karbon.
