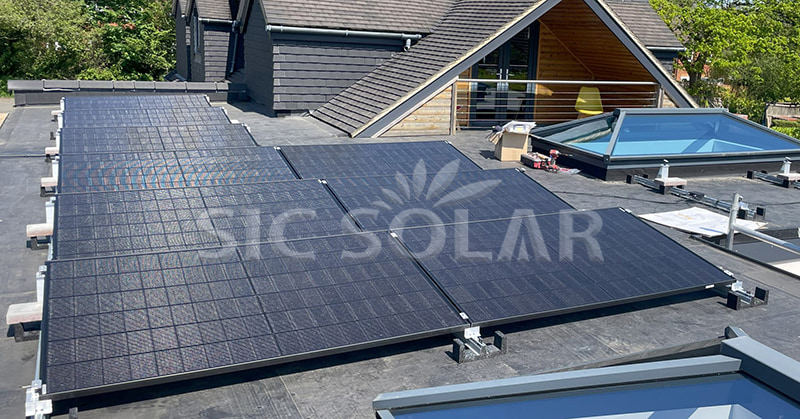

Sistem pemasangan balast untuk bumbung rata pemasangan solar bergantung pada berat untuk menahan daya angkat angin tanpa menembusi membran bumbung. Beban mati fotovoltaik (PV) biasa adalah antara 3-5 lbs/ft2 (14-24 kg/m2), manakala kebanyakan pemasangan memerlukan antara 5-7 lbs/ft2 (24-34 kg/m2). Di kawasan angin ringan, beban balast boleh serendah 2 lbs/ft2 (10 kg/m2), tetapi di kawasan angin kencang, sehingga 10 lbs/ft2 (48 kg/m2) mungkin diperlukan. Faktor seperti padang panel, kelajuan angin dan kapasiti struktur bumbung boleh memberi kesan ketara kepada pengiraan balast akhir. Sentiasa berunding dengan jurutera struktur dan pilih penyelesaian modular, boleh laras, seperti yang ditawarkan oleh SIC Solar, untuk memastikan keselamatan dan keberkesanan kos.

Memahami Balast dan Beban Mati

Beban Mati Panel PV

• Panel solar bingkai standard biasanya mempunyai berat 3-5 lbs/ft2, termasuk modul dan kurungan sahaja.

• Sebagai contoh, panel solar 60-sel (~17 kaki2) biasanya mempunyai berat kira-kira 40 lbs, yang bersamaan dengan kira-kira 2.4 lbs/ft2; kurungan menambah berat tambahan.

Balast untuk Pemasangan Tidak Menembus

• Sistem balast menambah berat 5-7 paun/kaki2 (~1.7 m2) untuk menahan panel solar pada bumbung rata untuk menahan tiupan angin.

• Dalam sistem ringan, pereka boleh menggunakan hanya 2-6 lbs/ft2 (~1.7 m2) konkrit atau balast lain, terutamanya jika beban angin adalah sederhana.

Faktor-faktor yang Mempengaruhi Keperluan Ballast

Kelajuan Angin dan Kod Wilayah

• Kawasan angin kencang (cth, kelajuan reka bentuk > 100 mph) biasanya memerlukan pemberat sehingga 10 psf untuk mengekalkan rintangan terhadap daya angkat.

• Struktur grid modular boleh mengagihkan daya angin ke beberapa titik balast, menghasilkan berat unit yang lebih rendah (cth, sistem Sun Ballast's Connect beratnya < 20 kg/m2 atau ~4 psf secara purata).

Sudut Kecondongan Panel

• Sudut kecondongan rendah (<10°) mengurangkan daya angkat angin, mengakibatkan keperluan balast ke arah hujung bawah julat (5 psf).

• Lebih besar sudut kecondongan, lebih besar daya angkat, memerlukan balast atau sauh mekanikal yang lebih berat.

Kapasiti Struktur Bumbung

• Kebanyakan bumbung rata komersial dinilai untuk beban hidup 75 kg/m2 (kira-kira 15 kaki persegi/m2) dan mesti mampu menahan pengumpulan salji, akses penyelenggaraan dan sistem PV balast.

• Sebelum pemasangan, jurutera struktur mesti mengesahkan bahawa bumbung boleh menyokong beban mati dan hidup dengan selamat, termasuk balast tambahan.

Mengira Beban Balast

1. Tentukan Beban Mati PV :

   • Gunakan spesifikasi pengilang (biasanya 3-5 kaki persegi/m.)

2. Menilai Daya Naik Angin :

   • Rujuk kod bangunan tempatan dan piawaian ASCE 7, kemudian hitung daya angkat berdasarkan kecondongan panel PV dan kelajuan angin.

3. Pilih Berat Balast :

   • Untuk kelajuan angin rendah, pemasangan kecondongan rendah, mulakan dengan 2-6 kaki persegi/m. berat balast.

   • Di kawasan yang sering dilanda taufan atau di altitud tinggi, tingkatkan pemberat kepada 10 kaki persegi setiap kaki persegi.

4. Sahkan Pengedaran :

   • Pastikan pemberat diagihkan sama rata (cth, sistem grid/jaringan) untuk mengelakkan kelebihan beban titik.

5. Jurutera Perunding :

   • Sentiasa minta profesional berlesen menyemak reka bentuk akhir dan pengiraan balast.

Amalan Terbaik

• Sistem Modular : Pilih blok balast modular boleh laras yang boleh diperhalusi di tapak.

• Perlindungan Membran Bumbung : Gunakan pad getah atau blok turapan di bawah pemberat untuk mengelakkan kerosakan membran.

• Perancangan Penyelenggaraan : Benarkan akses dan pintu keluar yang jelas untuk penyelenggaraan dan pemeriksaan bumbung.

• Pertimbangan Waranti : Sahkan bahawa pemasangan balast tidak membatalkan jaminan bumbung—reka bentuk yang tidak menembusi biasanya mengekalkan jaminan.

Tentang SIC Solar

SIC Solar pakar dalam pembuatan dan membekalkan penyelesaian pemasangan PV berkualiti tinggi, termasuk sistem balast bumbung rata. Reka bentuk modularnya membolehkan pemasang melaraskan berat balast berdasarkan keadaan tapak, memenuhi keperluan keselamatan dan belanjawan projek tanpa membebankan struktur bumbung.
