Penyambung Solar Mc4

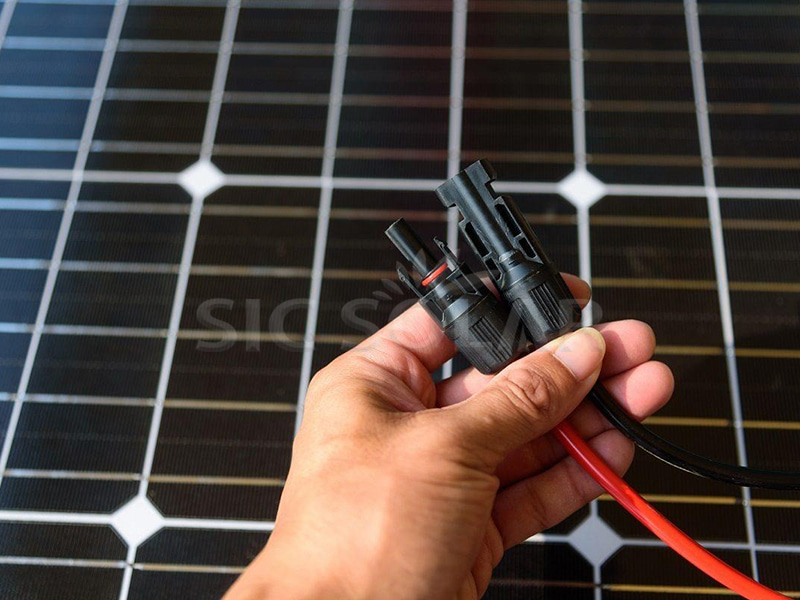

Penyambung Solar MC4 ialah penyambung elektrik piawai yang digunakan secara meluas dalam sistem PV untuk menyambungkan panel solar. Direka bentuk untuk membolehkan sambungan yang mudah dan selamat, penyambung ini memastikan sambungan yang boleh dipercayai dan tahan cuaca antara panel solar dan komponen sistem lain.

Jenama:

SIC SOLAR

Perkara NO.:

SIC-MC4

Solar Panel

Projek Butiran Teknikal Panduan Pemasangan Pakej

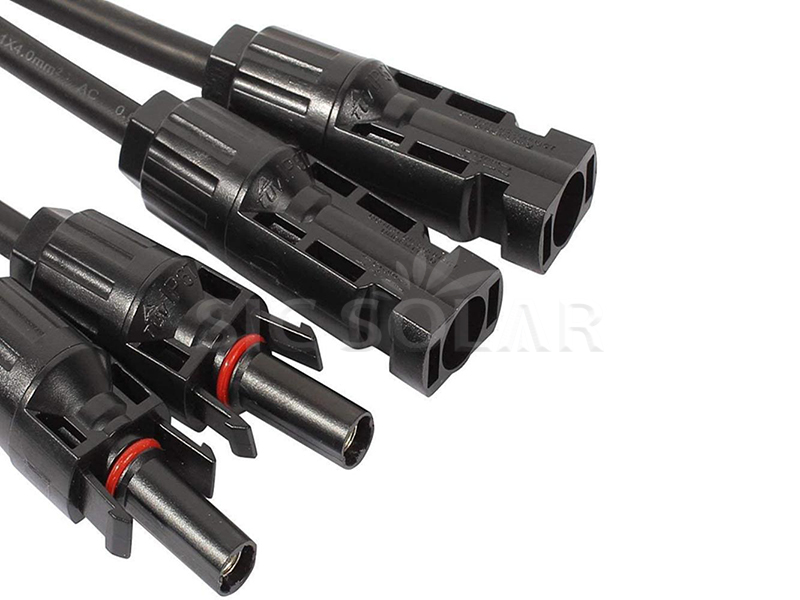

mc4 solar branch connector

Tapak Pemasangan	suria Panel
Waranti	<5 Tahun
Perkhidmatan Selepas Jualan	Waranti Setahun
bahan	PC/PPO
warna	Semulajadi atau Disesuaikan

1️⃣ Tanggalkan wayar

Gunakan penarik wayar untuk menanggalkan lebih kurang 6-7 mm penebat dari hujung kabel.

2️⃣ Mengelim terminal

Masukkan wayar yang dilucutkan ke dalam pin kenalan logam.

Gunakan alat pengelim untuk mengelim terminal dengan kuat pada wayar, memastikan sambungan selamat.

3️⃣ Memasang penyambung

Masukkan terminal kelim ke dalam perumahan penyambung sehingga ia berbunyi klik pada tempatnya.

Pastikan terminal duduk sepenuhnya dan dikunci ke dalam perumahan.

4️⃣ Tutup penyambung

Letakkan nat pengedap di atas kabel dan ketatkannya pada perumahan penyambung.

Ketatkan nat untuk memastikan pengedap kalis cuaca, mengekalkan penarafan IP67 penyambung.

5️⃣ Menyambung panel

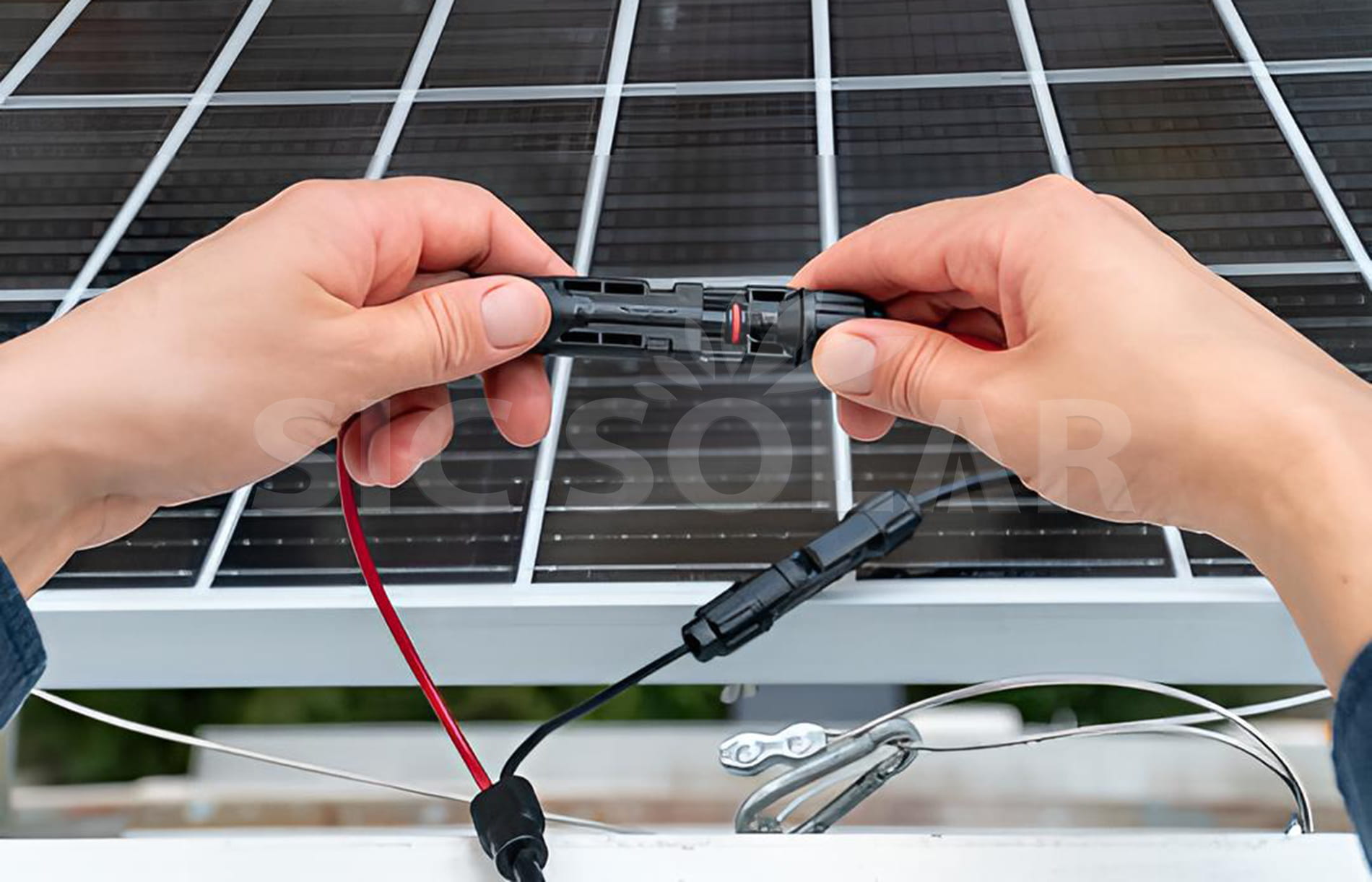

Jajarkan penyambung lelaki dan perempuan dan tolaknya bersama-sama sehingga ia mengklik, menunjukkan sambungan selamat.

Untuk memutuskan sambungan penyambung, gunakan alat buka kunci MC4 untuk melepaskan mekanisme penguncian dengan selamat.
